금일은 서버에서 주로 사용 되고 있는 #RDIMM (Registered DIMM)과 #MRDIMM (Multiplexer Registered DIMM) 에 대해서 알아보는 시간을 갖도록 하겠습니다.
서버를 다뤄보셨던 분들이라면 RDIMM은 익히 들어서 잘 알고 계실텐데요,

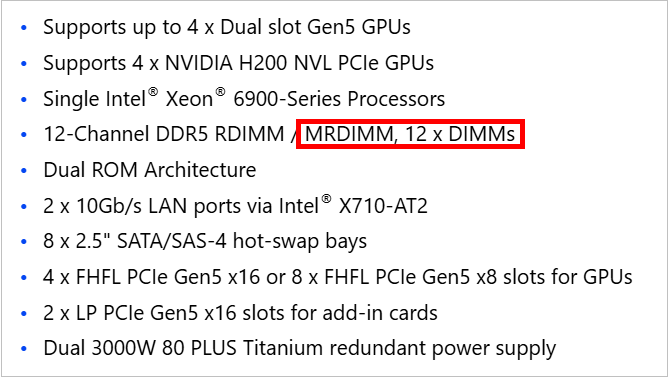

최근 출시되고 있는 GPU 서버의 스펙을 보면 하기와 같이 RDIMM 뿐만 아니라 MRDIMM 이라는 메모리도 함께 지원 하는 것을 알 수 있습니다.
출시된지 오래되지 않아 다소 생소한 메모리 종류일 텐데요, 오늘은 MRDIMM의 출시 배경과 그 장점에 대해서 자세히 알아보는 시간을 갖도록 하겠습니다.
GPU 서버 및 워스크테이션, GPU구매 문의는 하기로 언제든지 연락 부탁 드립니다.
제품 및 구매문의
제이씨현시스템(주) AI Server 솔루션 : server@jchyun.com / 02-2105-9295 / 02-6715-2161
RDIMM (Registered DIMM) 이란?
RDIMM 은 서버에서 가장 널리 쓰이는 메모리 방식 입니다.
현재는 DDR5가 가장 많이 사용되고 있습니다.
* 특징
- RCD(등록칩)를 통해 메모리 컨트롤러의 전기적 부하를 줄여 안정성을 높임.
- ECC (에러 보정 기능) 지원.
- DDR4, DDR5 서버에서 기본적으로 사용.
* 단점
- 데이터 읽기/쓰기 속도가 모듈의 전기적 부하에 따라 제한되며,
- DRAM 수가 많아지면 속도 향상이 어렵다.
MRDIMM (Multiplexer Registered DIMM) 이란?
MRDIMM 은 2022년 말에 JEDEC(메모리 표준 기구)에서 Intel 등과 협력해서 mrdimm의 규격을 만들었으며,
이 사양을 공식 문서로 제출 한 것은 2022년 말 경이라고 알려져 있습니다.

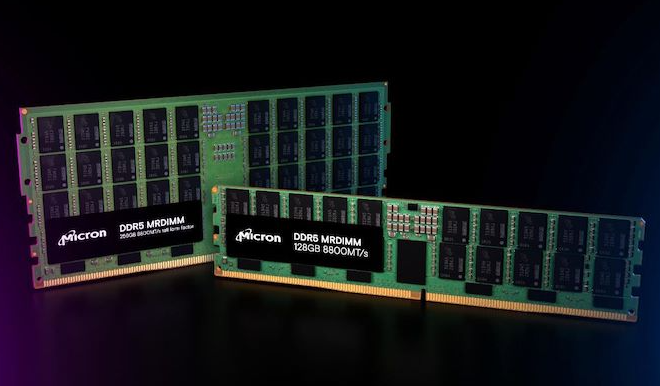

이후 Micron Technology이 2024년 7월 16일에 mrdimm ddr5 메모리 모듈의 샘플(시험 생산)을 발표 했다고 언론에 보도 되고 있으며, 일반적으로 시장에 MRDIMM이 출시 된 시점은 2024년으로 여겨지는 경우가 많습니다.
MRDIMM의 등장 이유는?
(1) 최신 CPU 세대에서 더 많은 메모리 대역폭을 요구하기 시작
- 최신 CPU(예: Intel Granite Rapids, AMD Turin)는 메모리 채널 수 증가 + 더 빠른 DDR5 속도를 요구.
- 하지만 RDIMM으로는 전기적 신호 품질(신호 무결성)을 유지하며 고속(예: DDR5-6400 이상)을 안정적으로 달성하기 쉽지 않음.
- RDIMM으로는 속도 한계에 부딪힘 → 새로운 구조 필요
(2) RDIMM 으로는 속도의 한계에 부딪힘 -> 새로운 구조 필요
- RDIMM은 1개의 RCD만 사용하지만, MRDIMM은 RCD + 버퍼(MIB) + 멀티플렉싱 구조를 사용해 메모리 채널의 전기적 부담
을 대신 처리 함.
| 구성 | 지원 속도 |
| RDIMM | 보통 4800–5600MT/s 수준 |
| MRDIMM | 8000MT/s 이상 가능 (특정 설계에선 8800MT/s 이상 목표) |
* RDIMM과 MRDIMM의 지원 속도
> 전기적 부하 감소 + 멀티플렉싱으로 더 빠른 인터페이스 구현
(3) CPU-메모리 간 병목을 줄여 AI/빅데이터 처리 성능 향상
AI 서버에서는 GPU만큼 메모리 대역폭이 매우 중요합니다.
- 대규모 파라미터 모델(Large Model)
- 백터 DB, HPC
- 대규모 그래프/데이터 분석
> 이런 워크로드들은 메모리 대역폭 부족 때문에 전체 성능이 떨어짐.
> MRDIMM은 기존보다 대역폭을 1.5~2배 확보할 수 있게 설계됨.
(4) CXL 메모리 등장으로 DIMM 자체의 성능도 강화가 필요
CXL 메모리가 확장 메모리 시장을 부분적으로 차지하기 시작하면서, 전통적인 DIMM도 지속적으로 성능을 강화할 필요가 생김.
> MRDIMM은 DIMM 기반 메모리의 차세대 성능을 위한 기술적 진화.
5) DDR5 구조가 복잡해지며 RDIMM 단독으로는 확장 어려움
DDR5는 이미 칩셋 내부 구성이 복잡하고:
- DRAM die 개수 증가
- 온-모듈 PMIC 사용
- 더 높은 주파수 요구
> 이 큼직한 문제들을 아키텍처 차원에서 완전히 재설계한 것이 MRDIMM.
> 기존 구조를 유지하는 RDIMM보다 확장성이 높음.
MRDIMM의 핵심 구조
(1) 기존 RDIMM의 RCD + DRAM 구성에 #멀티플렉서(Mux) 가 추가됨.
- 이 Mux가 메모리 데이터 레인(채널)을 “시간 분할” 방식으로 결합해
- 컨트롤러가 처리하는 속도를 2배로 향상 가능.
* 장점
- 더 높은 대역폭(8000 MT/s 이상 가능)
- 동일 용량이라도 전력 소모 감소
- HPC, AI, 클라우드, 대규모 연산에 최적화
* 단점
- 가격이 RDIMM보다 비싸다.
- 호환되는 서버 플랫폼에서만 사용 가능 (예: 최근의 서버용 CPU 플랫폼 중심)
(2) 물리적 규격(폼팩터)과 핀수 모두 기존 DDR5 RDIMM과 동일하게 설계
- MRDIMM은 DDR5 RDIMM과 동일한 288핀 DIMM 소켓을 사용하며, 물리적 크기(길이·두께·키잉 위치)도 동일합니다.
- 따라서, 기존과 동일한 규격을 사용 하기 때문에 소켓 호환성이 높습니다.
| 항목 | DDR5 RDIMM | MRDIMM |
| 핀수 | 288핀 | 288핀 (동일) |
| 길이(PCB 사이즈) | 표준 DDR5 DIMM 규격 | 동일 |
| 장착 소켓 | DDR5 288-pin DIMM 슬롯 | 같은 슬롯 사용 가능 |
* RDIMM과 MRDIMM의 물리적 규격
결론
MRDIMM은 기존 RDIMM으로는 해결할 수 없는 고속·고대역폭 요구를 충족시키기 위해 등장한 차세대 서버용 메모리 모듈이라고 볼 수 있습니다.
CPU의 급격한 성능 증가와 AI/HPC 워크로드 때문에 자연스럽게 탄생한 기술 이며,
앞으로 이 고성능 MRDIMM의 쓰임새가 많아 질 것이라고 생각 합니다.
아직은 널리 알려지지 않은 메모리의 한 종류라서 다소 생소 하지만, GPU 서버의 특성 상 고대역폭, 저지연, 높은 신뢰성을 가진 메모리가 필수인 상황에서 MRDIMM은 향후 서버 시장에서의 큰 성장이 예상 됩니다.
금일은 새롭게 출시된 메모리 규격인 MRDIMM에 대해서 자세히 알아보았습니다.
다음에는 더 유익한 내용으로 찾아 뵙도록 하겠습니다.
블로그를 방문해 주셔서 감사 드립니다. ^^
- 끝 -

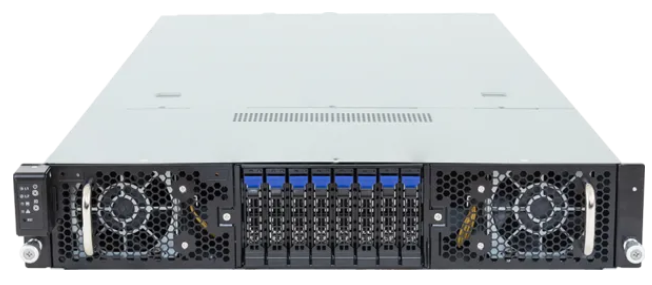

저희 제이씨현 에서는 ASUS , GIGABYTE, SUPERMICRO 등 다양한 밴더사들의 GPU 서버들을 취급하고 있으며, 전문적인 납품 설치 지원도 가능합니다.
